Гидрострелки и распределительные коллекторы

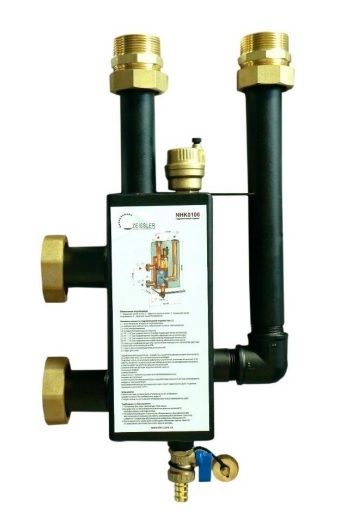

Гидравлический разделитель - устройство, предотвращающее воздействие насосов потребителей тепла на котловые
насосы и наоборот.
Позволяет чётко организовать работу многокотельной установки, её высокий КПД работы, помогает конденсационным котлам выходить на максимальную мощность и обеспечивает им длительный срок эксплуатации.

Обозначения подключений
1 - подающая линия котла;
2 - обратная линия в котел;
3 - подающая линия
потребителя;
4 - обратная линия потребителя

Основные элементы гидравлической стрелки (поз. 2):
2.1 зона сепарации воздуха из теплоносителя;
2.2 лабиринт для компактной стабилизации потоков теплоносителя;
2.3 зона шламоуловления;
2.4 автоматический воздухоотводчик;
2.5 НГ 1 1/2” для подключения к патрубку подающей линии коллектора;
2.6 НГ 1 1/2” для подключения к патрубку обратной линии коллектора;
2.7 НГ 1 1/2” для подключения к трубопроводу подающей линии котла ;
2.8 НГ 1 1/2” для подключения к трубопроводу обратной линии котла ;
2.9 гильза для размещения датчика температуры электронного регулятора (Ду 9 мм);
2.10 блочная теплоизоляция из ЕРР;
2.11 место для установки магнитных уловителей;
2.12 кран для слива.

• Подключение контров потребителей тепла: ВР 1 1/2"
• Максимальное рабочение давление: 6 бар
• Максимальная температура: 110С
• Материал : сталь нержавеющая с покрытием эмалью чёрног цвета
• Толщина стенок :3мм
• Расстояние между подающей и обратной линией контуров потребления тепла :125мм
• Устанавливается на стену только в горизонтальном положении

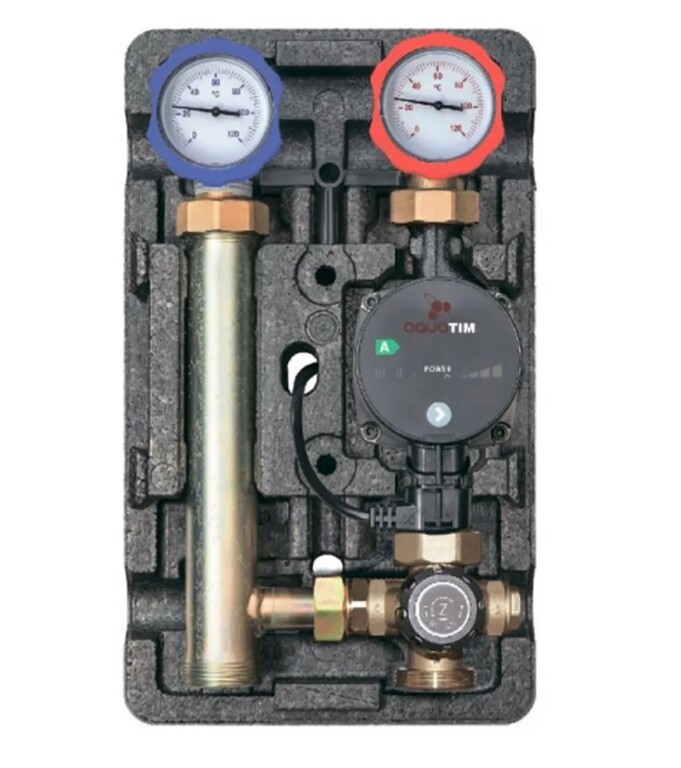

Насосная группа для теплого пола NG-TK-0101 TIM — используется для организации автономной принудительной циркуляции с регулированием и поддержанием заданных параметров воды в контурах с пониженной относительно остальной системы температурой.

Группа имеет в своем составе трехходовой термостатический смесительный клапан и представляет собой готовый набор арматуры без насоса, который приобретается отдельно. Относится к семейству оборудования быстрого монтажа и может быть подключена к стандартным выходам гидрострелки с коллекторным модулем. Популярность такого построения обусловлено простотой циклического движения теплоносителя в потребителе с частичной добавкой остывшей жидкости к высокотемпературной подаче от котла или иного источника тепла.

Разрешенными жидкостями могут быть любые не агрессивные к элементам устройства: вода, гликолевые (до 40%) или глицериновые растворы.  Технические характеристики

• Общий номинальный диаметр, DN — 25;
• Верхнее подсоединение — 1" ВР;
• Нижнее подсоединение — 1½" НР;
• Резьба для подсоединения насоса — 1½" НГ;
• Присоединительная насосное расстояние — 180 мм;
• Давление рабочее, max — 6 бар;
• Пропускная способность (max Kvs при падении напора в 1 бар) — 9,8 м³/час;
• Макс. тепловая мощность Qmax, при падении t° = 10°C и V теплоноситель = 1 м/с — 24 кВт;
• Пределы рабочей темп-ры — от –15°С до +110°С;
• Макс. темп-ра окруж. среды — 40°С;
• Шкалы термометров — от 0°С до 120°С;
• Термостатический смесительный клап. (30-60°C, Kv = 3,5м3/ч)
• Размеры в теплоизоляции (ШхВхГ) — 250х420х255 мм;
• Масса — 3735 гр.

Это устройство чаще всего функционирует совместно с коллекторной группой, которая распределяет тепло по петлям трубы теплого пола. Рабочий график Устройство является универсальным с точки зрения организации правой и левой подачи. Во втором случае в клапане переустанавливается заглушка и он разворачивается (так как является по конструкции четырехходовым), а присоединительные элементы меняются местами.





Комплектация
Насосная группа с термостатическим трехходовым смесительным клапаном в сборе, крепежные элементы

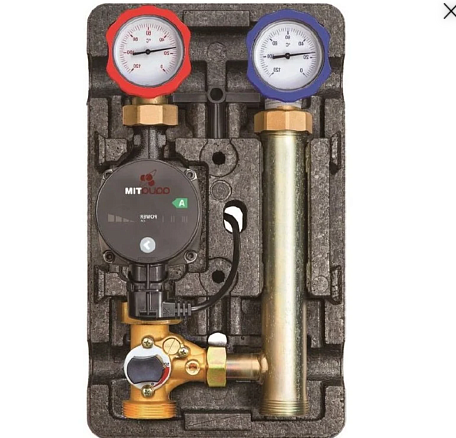

Насосная группа с трехходовым смесительным клапаном (подача слева) TIM NG-MK-0101L [без насоса]
Насосные группы TIM NG-MK-0101L с трехходовым регулирующим клапаном предназначены для обеспечения гидравлического и температурного режимов в системе отопления с переменной температурой теплоносителя. Поддержание определенного температурного графика происходит за счет подмеса охлажденного теплоносителя обратной линии в подающую. Данные группы оптимально использовать в контурах радиаторного отопления с погодозависимым регулированием и «теплого пола»; они рассчитаны на работу при номинальном давлении 10 бар и температуре теплоносителя не выше +90 °С.

Насосная группа «TIM» (ZEISSLER) исполнена в виде компактного узла, включающего необходимую арматуру для обвязки котельной, заключенного в теплоизолирующий кожух. Модели «NG-MK-0101L» оснащены трехходовым моторным поворотным регулирующим клапаном с управляющей рукояткой (без электропривода), запорными шаровыми латунными кранами со стрелочными термометрами. На линии подачи вставлена труба-удлинитель с T-образным элементом, соединяющим с приводным клапаном.

Насосные группы «ZEISSLER» (TIM) поставляются полностью в собранном виде. Монтируются непосредственно на стену в помещении с помощью отверстий, расположенных на задней панели корпуса.

Основные особенности и преимущества насосных групп «TIM NG-MK-0101L»:

Смесительный контур с переменной температурой теплоносителя
Возможность обмена местами подающей и обратной линий
Верхнее подключение к линиям подачи и возврата (номинальный диаметр): 1" (DN25)
Нижнее подключение: 1 1/2" (DN40)
Исполнение без циркуляционного насоса (монтажная длина насосной базы: 180 мм)
Рабочая среда: вода, водно-гликолевый раствор (до 30 %)
Максимальные рабочие нагрузки: давление 10 бар, температура +90 °С
Стрелочные термометры со шкалой 0-120 °С («красный» на подаче, «синий» на обратной линии)
Встроенный трехходовой смесительный моторный регулирующий клапан под привод с условной пропускной способностью (kvs): 6 или 18 м3/ч
Возможность установки сервопривода
Энергосберегающая блочная EPP-теплоизоляция в комплекте
Быстрый настенный монтаж
Характеристики:
Название единицы измерения: Штука шт
Производитель: TIM

Насосные группы TIM NG-MK-0101 с трехходовым регулирующим клапаном предназначены для обеспечения гидравлического и температурного режимов в системе отопления с переменной температурой теплоносителя. Поддержание определенного температурного графика происходит за счет подмеса охлажденного теплоносителя обратной линии в подающую. Данные группы оптимально использовать в контурах радиаторного отопления с погодозависимым регулированием и «теплого пола»; они рассчитаны на работу при номинальном давлении 10 бар и температуре теплоносителя не выше +90 °С.



Насосная группа «TIM» (ZEISSLER) исполнена в виде компактного узла, включающего необходимую арматуру для обвязки котельной, заключенного в теплоизолирующий кожух. Модели «NG-MK-0101» оснащены трехходовым моторным поворотным регулирующим клапаном с управляющей рукояткой (без электропривода), запорными шаровыми латунными кранами со стрелочными термометрами. На линии подачи вставлена труба-удлинитель с T-образным элементом, соединяющим с приводным клапаном.

Насосные группы «ZEISSLER» (TIM) поставляются полностью в собранном виде. Монтируются непосредственно на стену в помещении с помощью отверстий, расположенных на задней панели корпуса.

• Смесительный контур с переменной температурой теплоносителя
• Возможность обмена местами подающей и обратной линий
• Верхнее подключение к линиям подачи и возврата (номинальный диаметр): 1" (DN25)
• Нижнее подключение: 1 1/2" (DN40)
• Исполнение без циркуляционного насоса (монтажная длина насосной базы: 180 мм)
• Рабочая среда: вода, водно-гликолевый раствор (до 30 %)
• Максимальные рабочие нагрузки: давление 10 бар, температура +90 °С
• Стрелочные термометры со шкалой 0-120 °С («красный» на подаче, «синий» на обратной линии)
• Встроенный трехходовой смесительный моторный регулирующий клапан под привод с условной пропускной способностью (kvs): 6 или 18 м3/ч
• Возможность установки сервопривода
• Энергосберегающая блочная EPP-теплоизоляция в комплекте
• Быстрый настенный монтаж

Комплектация
Насосная группа быстрого монтажа без насоса

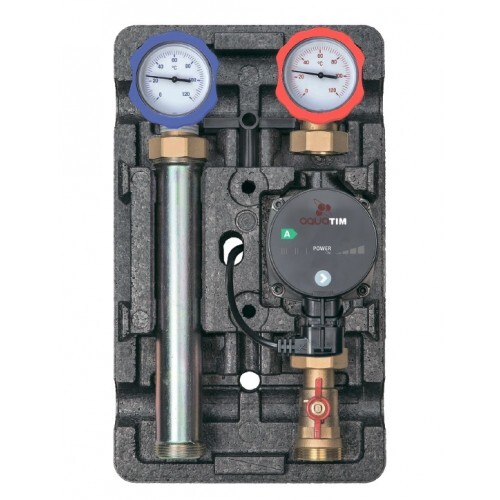

Насосные группы TIM - ZEISSLER NG-UK-0101 с прямой линией подачи применяются и монтируются в контуры систем отопления, водоснабжения, вентиляции, для напольного отопления.

Данные группы оптимально использовать в контурах радиаторного отопления без возможности регулировки температуры теплоносителя, они рассчитаны на работу при номинальном давлении 10 бар и температуре теплоносителя не выше +90 °С.

Насосная группа TIM - ZEISSLER исполнена в виде компактного узла, включающего необходимую арматуру для обвязки котельной, заключенного в теплоизолирующий кожух. Модели «NG-UK-0101» оснащены запорными шаровыми латунными кранами со стрелочными термометрами.

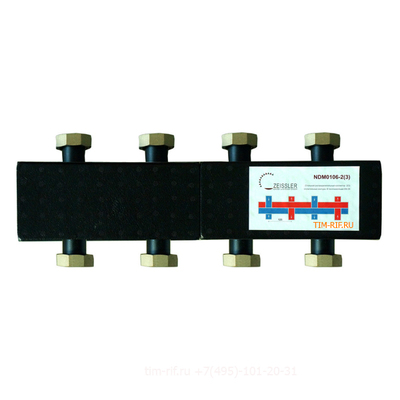

Насосные группы «ZEISSLER» (TIM) поставляются полностью в собранном виде. Монтируются непосредственно на котловой коллектор (коллекторы TIM-ZEISSLER арт. NDM0106-2(3), арт. NDM0106-3(5), арт. NDM0106-4(7)) и к стене в помещении с помощью отверстий, расположенных на задней панели корпуса.

Основные особенности и преимущества насосных групп «TIM NG-UK-0101»:

• Верхнее подключение к линиям подачи и возврата (номинальный диаметр): 1" (DN25)
• Нижнее подключение: 1 1/2" (DN40)
• Исполнение без циркуляционного насоса (монтажная длина насосной базы: 180 мм)
• Рабочая среда: вода, водно-гликолевый раствор (до 30 %)
• Максимальные рабочие нагрузки: давление 10 бар, температура +90 °С
• Стрелочные термометры со шкалой 0-120 °С («красный» на подаче, «синий» на обратной линии)
• Энергосберегающая блочная EPP-теплоизоляция в комплекте
• Быстрый настенный монтаж

Комплектация
Насосная группа в сборе, крепежные элементы
